工具量測顯微鏡
|

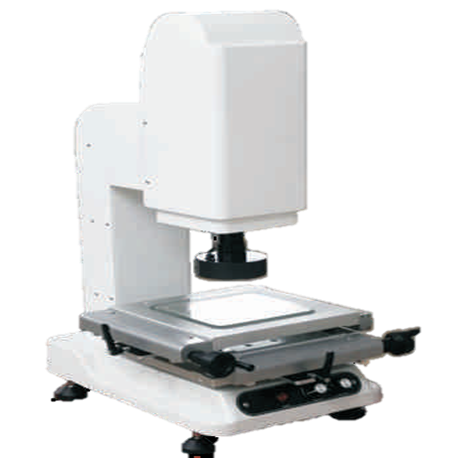

迷你型顯微鏡 DTW-1010/DTW-2010
-
桌上型結構設計，機身小巧、可隨意搬動或攜帶
-
只需連接電源、RS232、視頻接口即可使用
|
|
產品型號
|
DTW-1010
|
DTW-2010
|
|
X Y Z移動行程mm
|
100x100x75
|
200x100x75
|
|
玻璃台面尺寸mm
|
160x160
|
260x160
|
|
工作台面尺寸mm
|
232x232
|
332x232
|
|
外形尺寸 LxWxH mm
|
300x450x650
|
300x550x650
|
|
重量 KG
|
25
|
30
|
|
CCD Carmera
|
高清彩色相機 (700TVL) 1/3' CCD
|
|
物鏡
|
0.7-4.5X連續變倍鏡頭(不帶卡位）
|
|
焦距
|
90mm
|
|
光源系統
|
表面環形光源及底部輪廓光均為LED冷光源
|
|
控制方式
|
手動控制
|
|
電子尺顯示分辨率
|
0.001mm
|
|
測量精度 μm
|
X-Y≤（3+L / 200）μm
L為被測長度(單位:mm)
|
|
工作電源
|
220V±10% / 110V±10%（AC）
|
|
|

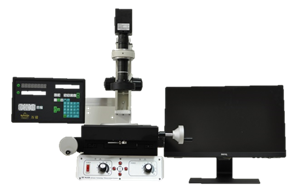

2D/2.5D工具量測顯微鏡 M100~M500/MZ100~MZ500
|
|
光源
|
CCD
|
- 內置量測軟體，無須安裝電腦
- 滑鼠連接CCD直接操作，HDMI外接螢幕
- 高清晰度、高準確度
- 自動對焦(選配)
|
|
硬體
|
-
各式鏡頭(含大視野及同軸光)
-
光學尺多功能量測顯示器
-
XY軸快速旋轉盤及Z軸調焦轉輪
-
鋁合金移動平台(非一般鑄鐵床台)
-
日本NB線性滑軌
|
-
高亮度LED之外環光源
-
多層多角度四分割控制隻表面光源
|
|

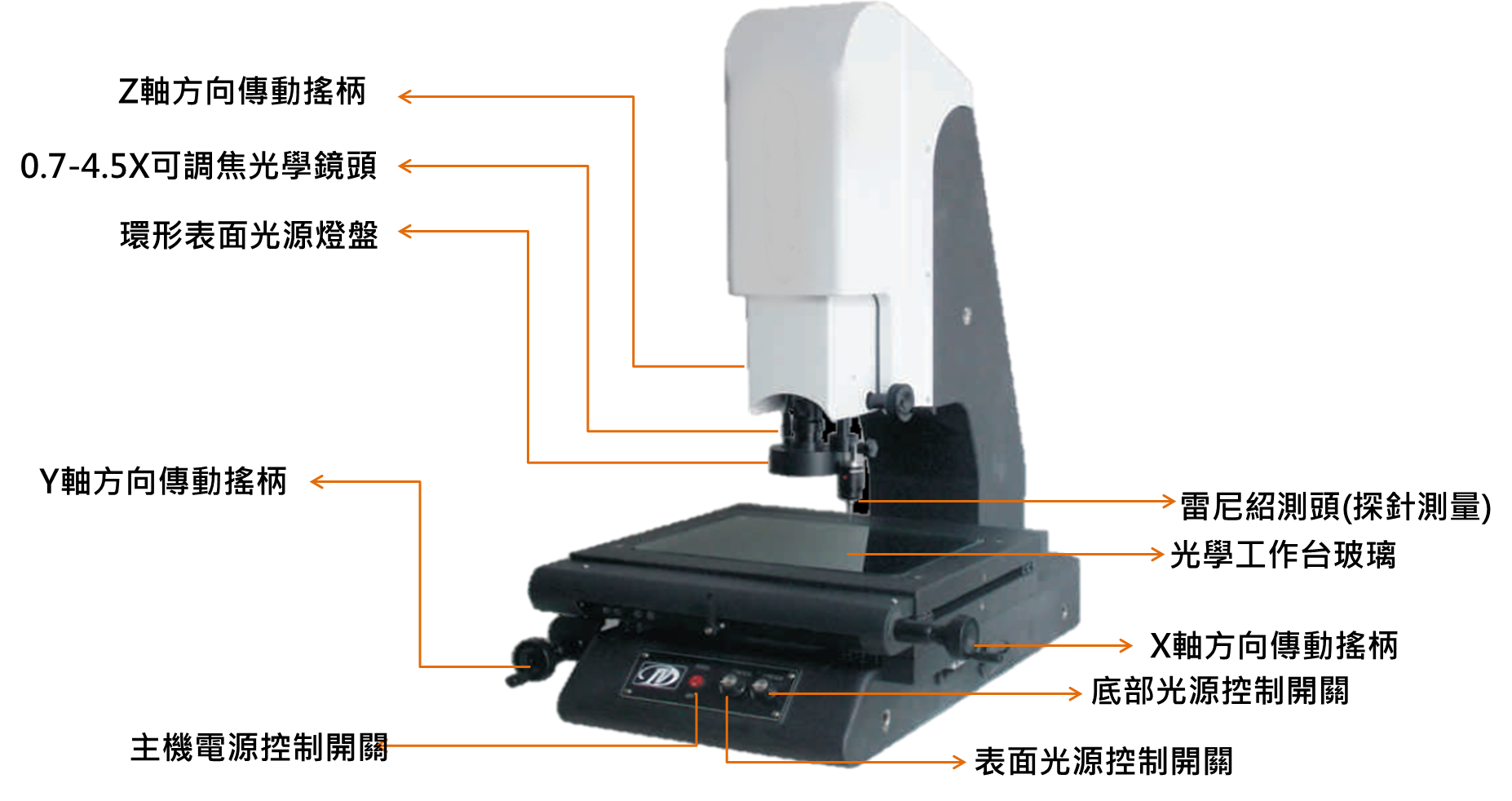

手動影像測量儀 (二次元/2.5次元/3D探針測量)
|
|
|
| 產品型號 |
DTV-2010(G/T)
|
DTV-3020(G/T)
|
DTV-4030(G/T)
|
DTV-5040(G/T)
|
|
X Y Z移動行程mm
|
200x100x150
|
300x200x150
|
400x300x200
|
500x400x200
|
|
玻璃台面尺寸mm
|
260x160
|
360x260
|
460x360
|
560x460
|
|
工作台面尺寸mm
|
366x266
|
456x366
|
556x466
|
706x606
|
|
外形尺寸 LxWxH mm
|
650x530x950
|
780x580x1000
|
950x680x1200
|
1080x880x1300
|
|
光源系統
|
表面環形光源與底部光源均使用LED冷光源，亮度可調 |
|
CCD / 接觸式側頭
|
COMST高清晰彩色工業CCD相機 / 英國Renishaw接觸式精密測頭 |
|
方大倍數
|
Step Zoom光學放大率：0.7~4.5X連續變倍 影像放大率：30~225X
|
| 控制方式 |
手動控制 |
| 傳動方式 |
XYZ精密摩擦光桿傳動，定位精準 |
| 光學尺解析精度 |
0.001mm (可選0.0005mm) |
| 測量精度 |
XY軸：(3+L/200) um Z軸：(5+L/200) um L為行程，單位:mm
|
| 重複精度 |
0.002mm |
| 工作環境 |
電源：220V±10% 溫度：20±5°C
|
| 型號說明 |
DTV為手動二次元測量、DTV-G為手動2.5次元測量、DTV-T為手動3D探針測量 |
|
|

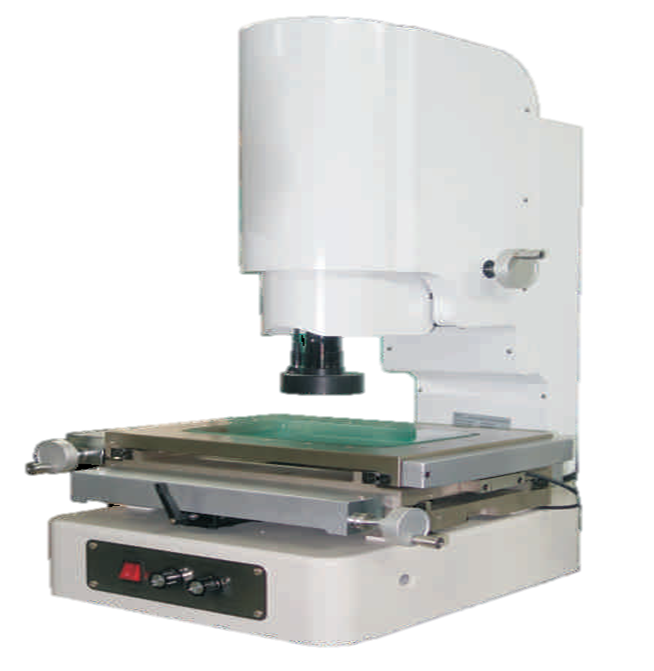

高端M V P精密型二次元
|
| 產品型號 |
DTM-2010S /
DTM-2010H
|
DTM-3020S /
DTM-2020H
|
|
X Y Z移動行程mm
|
200x100x150
|
300x200x150
|
|
玻璃台面尺寸mm
|
260x160
|
360x260
|
|
工作台面尺寸mm
|
360x260
|
460x360
|
|
外形尺寸 LxWxH mm
|
500x650x850
|
600x650x850
|
| 重量 KG |
100
|
150
|
|
CCD Carmera
|
DTM-S採用700TVL彩色1/3"CCD；DTM-H採用Gigabit
Ethernet高解析彩色相機
|
| 物鏡 |
0.7-4.5X連續變倍鏡頭，放大倍數: 30-225X |
| 焦距 |
90mm |
| 光源系統 |
表面環形光源與底部光源均為LED冷光源 |
| 控制方式 |
手動控制，精密無牙光桿傳動 |
| 電子尺顯示分辨率 |
0.001mm (可選0.0005mm) |
|
測量精度 μm
|
X-Y≤（3+L / 200）μm L為被測長度(單位:mm) |
| 工作電源 |
220V±10% / 110V±10%（AC）
|
|
