金相顯微鏡

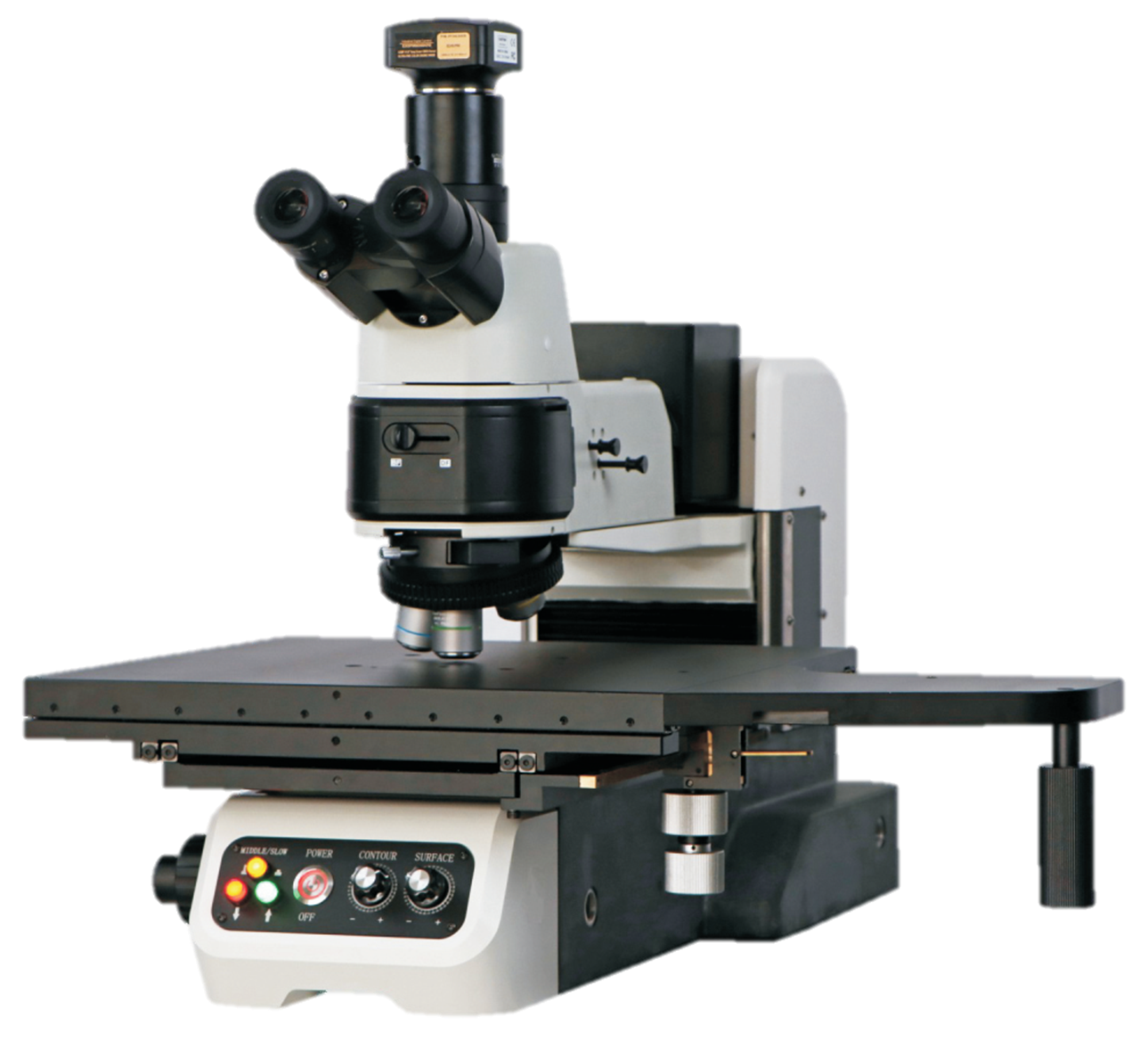

  WNS-12DS / WNS-08DS

WNS-06DS / WNS-04DS



  • Z軸透過電動手動進行精準對焦(最小位移可精細到0.0005mm)
  • 可選配手動或電動鼻輪
  • 支持長工作距離物鏡進行對接
  • 可選12寸/8寸/6寸/4寸三層精密移動平台
  • 獨家選配：Ｚ軸加裝光學尺＋數位顯示表＋輔助對焦膜組實現觀測高功能
產品型號

WNS-12DS

WNS-08DS

WNS-06DS

WNS-04DS

對應檢測尺寸

12寸

8寸

6寸

4寸

平台移動範圍mm

310x310

210x210

158x158

105x105

選配旋轉平台

支持

不支持
LED光源

上光源

上下光源

上下光源

上下光源
光學系統 無限遠色差校正光學系統
物鏡 明暗場五孔鼻輪(帶DIC插槽)，明暗場金相物鏡5X、10X、20X、50X、選配100X
觀測方法 明場、暗場；DIC微分干涉(選配)
CCD Carmera USB3.0 630萬畫素
Z軸光學分辨率 選配:0.0001mm

無

無

無
照明裝置 明暗場透射反射照明器，LED照明燈室，透、反射通用，預定中心
結構形式

XY軸低手位粗微調同軸移動操控，Z軸電動手調精準調焦

圖像編輯及測量系統

 功能：觀察、拍照存檔、錄影、標註、二維尺測量
工作電源

220V±10% / 110V±10%（AC）



本        體

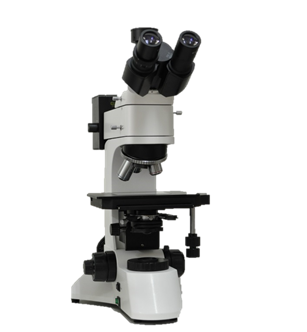

 Model：M3E

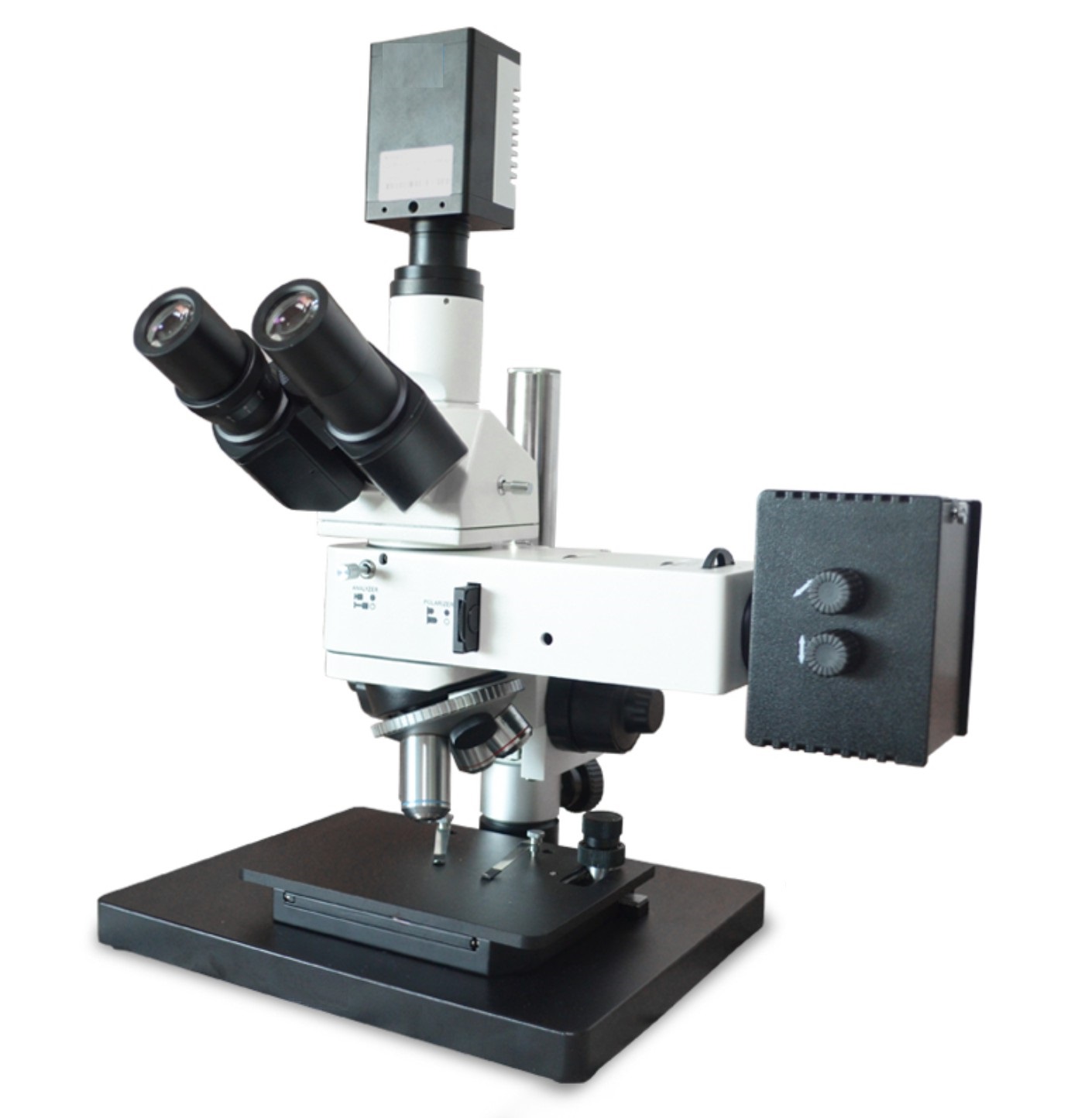

Model：L3E

目        鏡

大視野WF10X/22目鏡

物        鏡

L5X  /0.12，工作距離26.1mm

L10X/0.25，工作距離20.2mm

L20X/0.40，工作距離8.8mm

L50X/0.70，工作距離3.68mm

目  鏡  筒

三目鏡30ﾟ傾斜

照明系統

 上下光源6V30W鹵素燈（支持亮度調節） 6V30W鹵素燈（落射照明系統支持亮度調節）

內置視場光欄、孔徑光欄、濾光片轉盤、推拉式起偏器與減偏器

調焦機構

粗細微調同軸調焦（微調間距2um）

鼻        輪

五孔（內向式滾珠內定位）

工  作  台

 雙層機械移動式載物台

底座外型尺寸：300mm x  240mm
底座外型尺寸：210mm x  140mm 機械式載物台外型尺寸：185mm x  140mm

移動範圍：X-Axis 63mm，Y-Axis 50mm

移動範圍：X-Axis 35mm，Y-Axis 30mm

備        註

機構尺寸可配合另行搭配

第三目可搭配量測或非量測CCD相機
